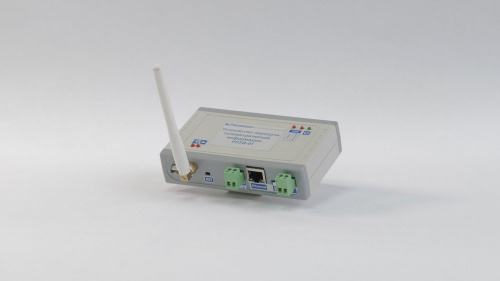

Устройство передачи телеметрической информации УПТИ-01
предназначено для применения в автоматизированных информационно-измерительных системах, а также системах мониторинга, диспетчеризации, контроля состояния и управления режимами оборудования удаленного объекта.
Устройство обеспечивает сбор данных с внешних устройств, с последующей передачей данных по протоколам МЭК 60870-5-103, МЭК 60870-5-104, Modbus RTU и сетям GSM операторов сотовой связи.
Общие сведения:
Устройство может применяться:
- в составе автоматизированных информационно – измерительных систем;
- в составе систем мониторинга, диспетчеризации, аварийной и предупредительной сигнализации.
Технические характеристики устройства передачи телеметрической информации УПТИ-01
|
Наименование параметра |
Значение |
| Порог срабатывания ПС, лк | |
|
1. Интерфейсы устройства: для сбора информации; для передачи информации на верхний уровень; для связи с ПК. |
Ethernet, RS 485 Ethernet, RS 485 USB |
| 2. Способы передачи информации |
GSM канал МЭК 60870-5-103 МЭК 60870-5-104 Modbus RTU |
|
3. Протоколы: Сбора и передачи данных; Связи с ПК |
МЭК 60870-5-103 |
| 4. Время готовности системы к работе после включения/перезагрузки, не более, с |
120 |
| 5. Входные порты: | |
| количество |
16 |
| тип |
Открытый коллектор |
| коммутируемое напряжение, В |
12 |
| коммутируемый ток, не более, А |
0,1 |
| 6. Выходные порты: | |
| количество |
3 |
| тип |
Открытый коллектор |
| коммутируемое напряжение, В |
12 |
| коммутируемый ток, не более, А |
0,1 |
|
7. Требования к электропитанию Устройства: род тока напряжение питания, В потребляемая мощность, Вт |
постоянный 12 24 |
| 8. SIM-карта | |
| количество |
1 |
| форм-фактор |
Стандартная SIM-карта (86×54x0,84 мм) |
| стандарт связи |
GSM 900/1800 МГц |
|
9. Требования к электропитанию при подключении к БП-04-12: диапазон значений напряжения: - постоянного тока, В; - переменного тока, В. |
от 100 до 375 от 90 до 264 |
| продолжительность устойчивости к провалам напряжения 1,0 электропитания 30 % от номинального в течение, не менее, с. |
1 |
| обеспечение выполнения заданных функций после полного пропадания питания в течение, не менее, с. |
0,5 |
| 10. Количество телефонных номеров для рассылки SMS |
10 |
