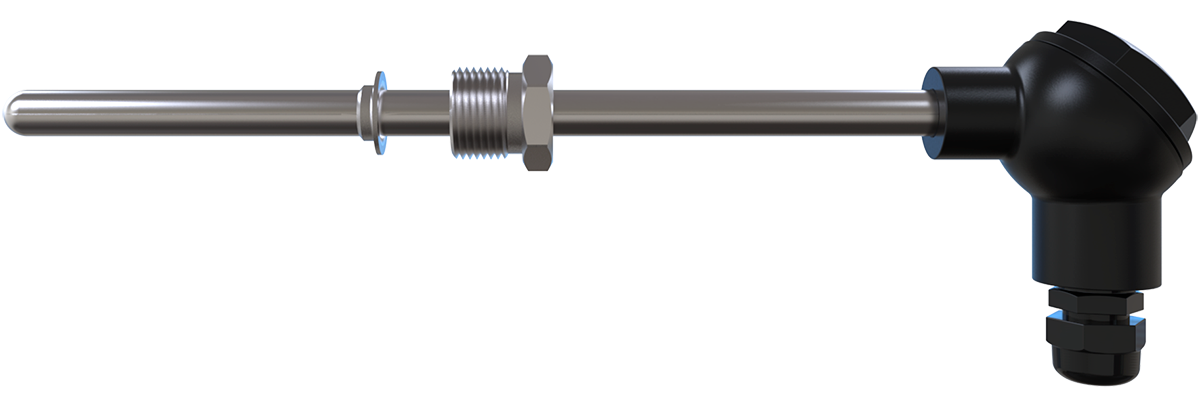

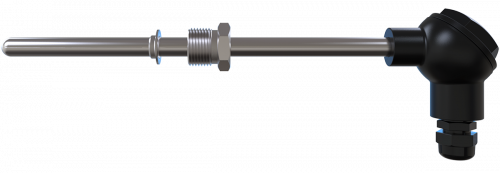

ДТСхх5 с коммутационной головкой позволяют измерять температуру до 500 °С (ДТС с платиновым ЧЭ) и до 180 °С (ДТС с медным ЧЭ). Подключение к измерительной линии производится медным кабелем (кабель в комплекте не идет, заказывается отдельно).
Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:
- 50М и 100М (W100 = 1,428, α = 0,00428 °С-1)
- 50П и 100П (W100 = 1,391, α = 0,00391 °С-1)
- РТ100, РТ500, РТ1000 (W100 = 1,385, α = 0,00385 °С-1)
Среда измерения
Твердые, жидкие и газообразные среды (неагрессивных к защитной арматуре и материалу чувствительного элемента ЧЭ датчика).
Отличительные особенности:
- Бюджетная цена датчиков.
- Кабельный вывод обеспечивает удобство и быстроту монтажа.
- Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.
Характеристики
Вероятность безотказной работы при соблюдении условий эксплуатации:
ДТС с платиновым ЧЭ
- от -50 до +250 °С – не менее 0,95 за 40 000 ч;
- от -196 (-60 °С – для РТ100, РТ500, РТ1000) до -50 °С – не менее 0,95 за 15 000 ч.
ДТС с медным ЧЭ
- от -50 до +150 °С – не менее 0,95 за 15 000 ч.
Для монтажа датчиков ДТСхх5 на объекты рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1, Б.П.2 и Б.У.1, а также съемные подвижные штуцеры ШП.
При изменении температуры выше 120 ⁰С рекомендуем использовать датчики с металлической головкой.
Стандартный срок производства – от 5 рабочих дней
| На данный момент в датчиках ДТСхх5 и ДТПхх5 в стандартном исполнении (не увеличенном) с металлической головкой возможна поставка головок с кабельным вводом М14Х1 |
Технические характеристики
| Характеристики | ДТСхх5 | |||
| Номинальная статическая характеристика (НСХ) | 50М 100М | 50П 100П | PT100 PT500, PT1000 | |
| Диапазон измеряемых температур: | ||||
| - класс допуска А |
| –100…+450 °C | –60…+300 °C | |
| - класс допуска В и С | –50…+180 °C | –196…+500 °C | –60…+500 °C | |
| Температура окружающей среды | –60…+85 °C | |||
| Условное давление | 0,1…6,3 МПа (в зависимости от конструктивного исполнения) | |||
| Показатель тепловой инерции | не более 10…30 с | |||
| Сопротивление изоляции | не менее 100 МОм | |||
| Количество чувствительных элементов | 1 или 2 | |||
| Схема внутренних соединений проводников | 2 – двухпроводная 3 – трехпроводная 4 – четырехпроводная | |||
| Исполнение сенсора относительно корпуса | изолированный | |||
| Исполнение коммутационной головки | пластмассовая, металлическая | |||
| Тип резьбового штуцера | метрическая резьба, трубная резьба | |||
| Материал защитной арматуры | сталь 12Х18Н10Т | |||
| Степень защиты | IP54 (IP65 – для датчиков с металлической головкой) | |||
| Средний срок службы | не менее 10 лет | |||
Примечание:
- Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2).
