КТР-121 контроллер для автоматического управления котельной

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

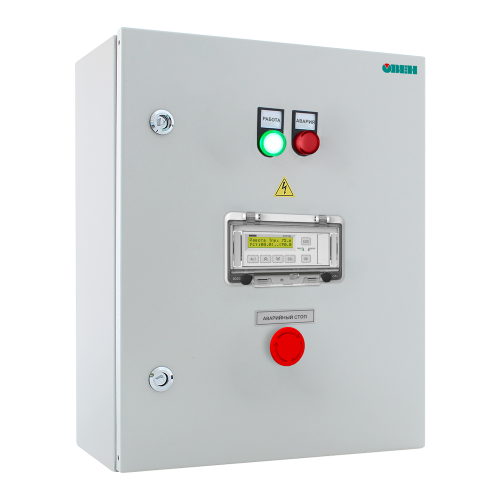

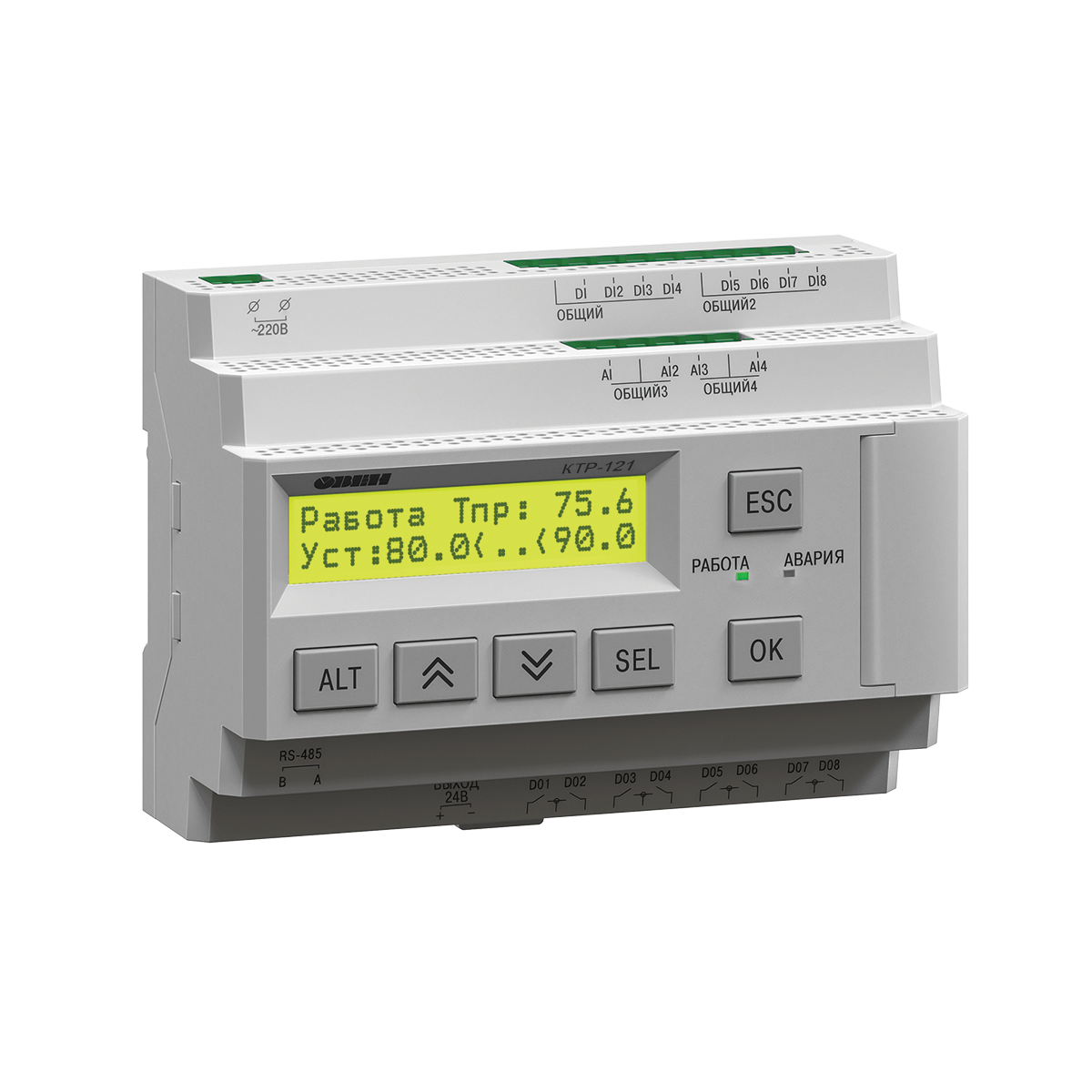

КТР-121 – это контроллер с готовыми алгоритмами для автоматизации котельной. Подходит для установки в блочно-модульных, стационарных, крышных водогрейных котельных, а также котельных с котлами наружного размещения и котельных с пристроенным ИТП. Управление горелкой осуществляется через встроенный менеджер горения. Контроллер управляет модулируемыми, одноступенчатыми, двухступенчатыми и трехступенчатыми горелками. По типу топлива поддерживаются газовые, жидкотопливные, комбинированные и электрические горелки.

Задачи автоматизации

Алгоритмы КТР-121 разделены по задачам автоматизации котельной. Линейка состоит из трех групп алгоритмов:

КТР-121.01 – автоматика котла.
КТР-121.02 – автоматика котельной.
КТР-121.03 – автоматика отопления и ГВС.

Объединяя различные алгоритмы КТР-121 в единую систему, можно получить решение для сложных схем котельных. Комбинации алгоритмов позволяют подобрать оптимальный набор автоматики для котельной.

Схема контроллера котла ОВЕН КТР-121

Преимущества

Технические характеристики

Параметр	Значение
	КТР-121.220	КТР-121.24
Диапазон напряжения питания, В	94…264 (номинальное 120…230 В при частоте 47…63 Гц)	19…30 (номинальное 24 В)
Гальваническая развязка	Есть
Потребляемая мощность, не более	17 ВА	10 Вт
Встроенный источник питания	Есть	-
Выходное напряжение встроенного источника питания постоянного тока, В	24 ± 3	-
Сетевые возможности
Интерфейс связи	RS-485
Протокол связи	Modbus-RTU, Modbus-ASCII
Режим работы	Master/Slave
Скорость передачи данных, бит/сек	9600, 14400, 19200, 38400, 57600, 115200
Конструкция
Тип корпуса	Для крепления на DIN-рейку (35 мм)
Габаритные размеры, мм	123×90×58
Степень защиты корпуса по ГОСТ 14254-96	IP20
Средний срок службы, лет	8
Номинальное напряжение питания, В	230 (переменный ток)	24 (постоянный ток)
Максимально допустимое напряжение питания, В	264 (переменный ток)	30 (постоянный ток)
Тип подключаемого датчика	Механические коммутационные устройства (реле, контакты кнопок и выключателей)
Гальваническая развязка	Групповая, по 4 входа (1–4 и 5–8)
Электрическая прочность изоляции, В	1780 между группами входов
	2830 между другими цепями контроллера
Аналоговые входы
Количество	4
Тип датчика	Pt1000/Pt100: α = 0,00385 1/°С (-200...+850 °C) 100M: α = 0,00426 1/°С (-180...+200 °C) 4...20 мА NTC10k: R25=10000(B25/100=3950(-20...+125 °C))
Предел основной приведенной погрешности, %	± 1
Гальваническая развязка	Отсутствует
Дискретные выходы
Количество выходных устройств	8
Тип выходного устройства	Дискретный, релейные (нормально-разомкнутые контакты)
Гальваническая развязка	Индивидуальная
Коммутируемое напряжение в нагрузке, В, не более:
– для цепи постоянного тока	30 (резистивная нагрузка)
– для цепи переменного тока	250 (резистивная нагрузка)
Допустимый ток нагрузки, не более	5 А	3 А
Допустимый ток нагрузки, мА, не менее	10 (при 5 В постоянного тока)
Механический ресурс реле, циклов, не менее	10 000 000

КТР-121 контроллер для автоматического управления котельной

УГО_СПДС	pdf 60.23 kB dwg 57.18 kB
УГО_ЕСКД	pdf 59.25 kB dwg 40.99 kB

Алгоритм 01.10	zip 1.94 MB
Алгоритм 02.20	zip 2.07 MB
Алгоритм 02.40	zip 2.69 MB
Алгоритм 02.41	zip 2.04 MB
Алгоритм 03.10	zip 2.02 MB
Алгоритм 03.20	zip 3.06 MB

3D Модель КТР-121.220	step 32.8 MB pdf 4.17 MB
2D Модель КТР-121.220	dwg 3.98 MB pdf 302.52 kB
3D Модель КТР-121.24	step 34.47 MB pdf 4.31 MB
2D Модель КТР-121.24	dwg 3.36 MB pdf 281.27 kB

S3 – сигнал аварии горелки котла

В4 – подтверждение розжига горелки

PDS – датчик перепада давления

РS – реле давления в котле

FS – реле протока теплоносителя через котел

Рп – датчик давления в подающем трубопроводе

Тп – датчик температуры в подающем трубопроводе

Тоб – датчик температуры в обратном трубопроводе

Туг – датчик температуры уходящих газов

КП – клапан протока

НРЦ – насос рециркуляции

НК – котловой насос

К1 – К3 – промежуточные реле

Т1, Т2 – запрос на розжиг горелки

Т6, Т7 – первая ступень горелки

Т6, Т8 – вторая ступень горелки

Т6, Т7, Т8 – модуляция горелки

Т9, Т11 – третья ступень горелки

Ав.общ – лампа общей аварии


Схема подключения модификации 02.20		Схема подключения модификации 02.40

Алгоритм 02.20 и 02.40

S3 – сигнал аварии горелки

В4 – подтверждение розжига горелки

Тп – датчик температуры в общем трубопроводе

Тн – температура наружного воздуха

Рп – датчик давления в общем трубопроводе

К1 – К12 – промежуточные реле

Т1, Т2 – запрос на розжиг горелки

Т6, Т7 – первая ступень горелки

Т6, Т8 – вторая ступень горелки

Т6, Т7, Т8 – модуляция горелки

Т9, Т11 – третья ступень горелки

Ав.общ – лампа общей аварии


Схема подключения модификации 02.41		Схема подключения модификации 02.хх+ПРМ

Алгоритм 02.41

ПРМ

PDS НС – датчик перепада давления на группе сетевых насосов

PDS НП – датчик перепада давления на группе насосов подпитки

Ав.останов – кнопка аварийного останова котельной

РS – датчик реле давления (прессостат) для работы подпитки

НС – сетевой насос

НП – насос подпитки

НРЦ – сетевой насос рециркуляции

КП – клапан системы подпитки

Тп – датчик температуры в общем трубопроводе

Тн – температура наружного воздуха

Тоб – температуры в обратном трубопроводе

Рп – датчик давления в общем трубопроводе

Ав.общ – лампа общей аварии

Пожар – сигнал от датчика пожарной безопасности (НЗ)

Взлом – сигнал от датчика проникновения в помещение (НЗ)

Рг min – реле минимального давления газа (НЗ)

Рг max – реле максимального давления газа (НЗ)

СО – датчик загазованности угарным газом II порог (НЗ)

СН – датчик загазованности метан II порог (НЗ)

ГК – сигнал обратной связи положения газового клапана (НО)

Схема подключения КТР–121.03.10 для управления контурами ГВС и отопления

Схема подключения КТР–121.03.20 для управления контурами ГВС и отопления с подпиткой

Алгоритм 03.10

Алгоритм 03.20

PDS НЦ – датчик перепада давления на группе насосов тепловых контуров

НЦ – насос циркуляции теплового контура

НЦгвс – загрузочный насос бойлера

КЗР – клапан запорно-регулирующий, сигналы «открыть» и «закрыть»

Зима/Лето – внешняя кнопка смены сезонов

Сброс – внешняя кнопка сброса аварий

Тк – датчик температуры в тепловом контуре

Тгвс – датчик температуры в бойлере на ГВС

Авария – лампа общей аварии

PDS НЦ – датчик перепада давления на группе насосов тепловых контуров

PDS НП – датчики перепада давления на группе насосов подпитки

PS – датчики реле давления (прессостат) для работы подпитки

Зима/Лето– внешняя кнопка смены сезонов

Сброс – кнопка сброса аварии

Тк – датчик температуры в тепловом контуре

Рк – датчики давления в тепловом контуре

НЦ – насос циркуляции теплового контура

НП – насос подпитки теплового контура

КП – клапаны подпитки теплового контура

Авария – лампа общей аварии

К1 – первый контур

К2 – второй контур
