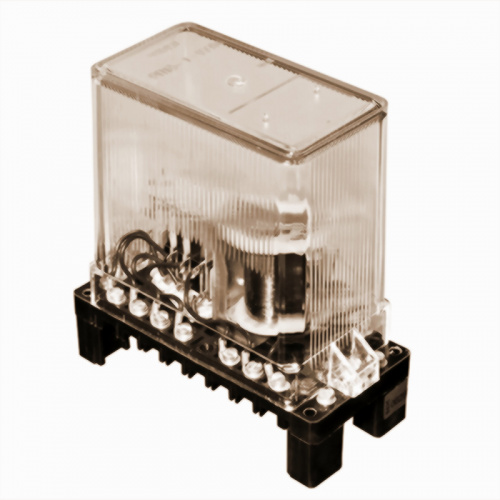

Реле промежуточное быстродействующее РП 17

Назначение

Реле промежуточное предназначено для применения в цепях постоянного тока схемах релейной защиты и противоаварийной автоматики для коммутации электрических нагрузок.

Условия эксплуатации

Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.

Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55 °С для исполнений УХЛ4 и О4.

Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Hz с максимальным ускорением 3g и в диапазоне частот от 16 до 100 Hz с максимальным ускорением 1 g

Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.

Основные параметры реле

Тип реле	Потребляемая мощность, W		Количество обмоток	Количество контактов
Тип реле	при Uном	при Iном	Количество обмоток	Количество контактов
РП 17-1	6	-	Одна вкл. напр	2 переключающих
РП 17-2		1	Одна вкл. напр Две удерж. тока	2 (4)*замыкающих
РП 17-3		1	Одна вкл. напр Три удерж. тока	1(4)* замыкающих
РП 17-4		-	Одна вкл.напр.	2 замыкающих 2 размыкающих
РП 17-5		-	Одна вкл напр.	4 замыкающих

*В скобках указано общее число контактов с учетом использованных во внутренней схеме реле

Типоисполнения реле

Номинальные данные		Тип реле. Номенклатурный номер
Напряжение, U	Ток, А	РП 17-1	РП 17-2	РП 17-3	РП 17-4	РП 17-5
24	-	27 371 002 X	-	-	27 374 002 X	27 375 002 X
48		27 371 003 X			27 374 003 X	27 375 003 X
110		27 371 004 X			27 374 004 X	27 375 004 X
220		27 371 005 X			27 374 005 X	27 375 005 X
24	0,5	-	27 372 005 X	27 373 005 X	-
	1		27 372 006 X	27 373 006 X
	2		27 372 007 X	27 373 007 X
	4		27 372 008 X	27 373 008 X
48	0,5	-	27 372 009 X	27 373 009 X
	1		27 372 010 X	27 373 010 X
	2		27 372 011 X	27 373 011 X
	4		27 372 012 X	27 373 012 X

Номинальные данные		Тип реле. Номенклатурный номер
Напряжение, U	Ток, А	РП 17-1	РП 17-2	РП 17-3	РП 17-4	РП 17-5
110	0,5	-	27 372 013 X	27 373 013 X	-	-
	1		27 372 014 X	27 373 014 X
	2		27 372 015 X	27 373 015 X
	4		27 372 016 X	27 373 016 X
220	0,5	-	27 372 017 X	27 373 017 X
	1		27 372 018 X	27 373 018 X
	2		27 372 019 X	27 373 019 X
	4		27 372 020 X	27 373 020 X

Вместо знака X указать:
1 -для переднего присоединения,
3 -для заднего присоединения.

Коммутационная способность контактов реле

Род тока и характер нагрузки	Максимальное напряжение, V	Отключаемый ток, А			Номинальный ток контактов, А
		одним контактом	двумя последовательно соедин. контактами
Постоянный t ≤ 0,02	26,4 52,8 121 242	1,1 0,56 0,25 0,124	-		2
Постоянный t ≤ 0,005	26,4 52,8 121 242	1,9 0,94 0,41 0,2	-
Переменный сos j ≥ 0,5	110, 121 242	2,0 1,25	-
Напряжение срабатывания реле, не более				70 % Uн
Обмотки напряжения реле выдерживают длительно 110%Uном.
Наименьший рабочий ток, коммутируемый контактами при напряжении не менее 24 V, А				0,01
Режим работы обмоток тока при токе Iном				длительный
Режим работы обмоток тока				кратковременный
Продолжительность включения удерживающих обмоток тока при токе 2Iном, s				10
Время включения, s, не более				0,011
Коммутационная износостойкость, циклы ВО				20 000
Механическая износостойкость, циклы ВО				100 000
Конструктивное исполнение по способу присоединения внешних проводников				переднее или заднее (винтом)
Габаритные размеры, mm, не более				66х138х151
Масса реле, kg, не более				0,8

Конструкция

Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.

Реле выпускаются в унифицированном корпусе "СУРА" I габарита несъемного исполнения.

Структура условного обозначения и особенности заказа

Структура условного обозначения

РП ХХ – Х Х - Х4

РП - реле промежуточные;
ХХ – серия 17: реле незамедленные с временем включения не более 11ms;
Х - исполнение по функциональному назначению:

1 – постоянного тока с включающей катушкой напряжения без удерживающих обмоток (с 2 переключающими контактами);
2 – постоянного тока с включающей катушкой напряжения и двумя удерживающими обмотками тока (с 4 замыкающими контактами);
3 – постоянного тока с включающей обмоткой напряжения и тремя удерживающими обмотками тока (с 4 замыкающими контактами);
4 – постоянного тока с включающей катушкой напряжения без удерживающих обмоток (с 2 замыкающими и 2 размыкающими контактами);
5 – постоянного тока с включающей катушкой напряжения без удерживающих обмоток (с 4 замыкающими контактами);

Х - исполнение реле по монтажным особенностям:

3 – защищенного исполнения (IP40) с винтовыми зажимами для выступающего монтажа с передним присоединением;
4 – защищенного исполнения (IP40) с винтовыми зажимами для выступающего монтажа с задним присоединением;

Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ15150-69.

При заказе необходимо указать:

- обозначение типа реле;
- климатическое исполнение и категорию размещения (УХЛ4 или 04);
- номинальное напряжение;
- номинальный ток;
- род присоединения внешних проводников: переднее или заднее (винтом);
- номер технических условий.
