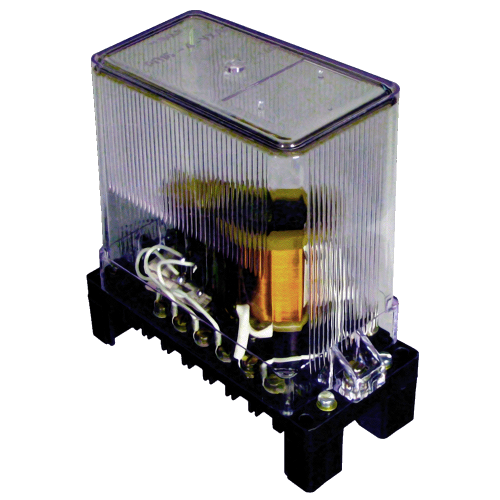

Реле промежуточное РП 16

Назначение

Реле промежуточное серии РП 16 предназначено для применения в схемах релейной защиты и противоаварийной автоматики для коммутации электрических нагрузок.

Условия эксплуатации

Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.

Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55 °С для исполнений УХЛ4 и О4.

Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 15 Hz с максимальным ускорением 3g и в диапазоне частот от 16 до 100 Hz с максимальным ускорением 1 g.

Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.

Основные параметры

Исполнение реле
Исполнение реле	по времени включения и отключения	по роду тока включающей катушки	по виду включающей катушки	по наличию удерживающих обмоток		по номинальному напряжению, V		по номинальному току, А		по сочетанию контактов (род и число*)
	по времени включения и отключения	по роду тока включающей катушки	по виду включающей катушки	кол	вид	включающей катушки	удерживающей обмотки	включающей катушки	удерживающей обмотки	зам.	разм.
РП 16-1				-	-	12 24	-	-	-	4 2	2 4
РП 16-2			напряжения	2		48 110	-	-	0,5 1	2 (4)	2
РП 16-3	незамедленные с временем	постоянный		3	тока	220	-	-	2 4 8	3 (6)	-
РП 16-4	включения не более 30 мс		тока	1	Напряжения	-	12 24 48 110 220	0,5 1 2 4 8	-	2	2
РП 16-5				-	-	24 48 110 220	-	-	-	4 3	3 4
РП 16-6	незамедленные с временем включения не более 20 мс		напряжения			110 220				4 2	2 4
РП 16-7	незамедленные с временем включения не более 30 мс	переменный, частотой 50 Hz				100 220 230 380	-	-	-

* В скобках указано общее число контактов с учетом использованных во внутренней схеме реле.

Технические параметры

Типоисполнение	Напряжение (ток) срабатывания (при отключенной удерживающей обмотке), от номинального, не более			Напряжение (ток) отпускания (при отключенной удерживающей обмотке), от номинального, не менее	Напряжение (ток) отпускания (при отключенной включающей обмотке), от номинального, не менее	Ток (напряжение) удерживания (при отключенной включаю щей обмотке), от номинального, не менее	Время включения (замыкания замыкающего контакта), s	Время отключения (размыкания замыкающего контакта), s	Потребляемая мощность при номинальном напряжении (токе), не более
	напряжение		ток				Время включения (замыкания замыкающего контакта), s	Время отключения (размыкания замыкающего контакта), s	включающей катушки или цепи управления с имеющимися в ней элементами		удерживающей обмотки, W*
	в нагретом состоянии	в холодном состоянии							W	VA
РП 16-1						-					-
РП 16-2	0,8	0,7	-		-	0,8	0,03	0,05	3,5	-	1(2)
РП 16-3				0,05			(не	(не
РП 16-4	-	-	0,8		0,05	0,7	более)	более)			3
РП 16-5	0,8	0,7	-			-			6	-	-
РП 16-6		не более 0,7 не менее 0,55	-	0,25	-	-	0,02 (не более)	0,03 (не более)	6	-	-
РП 16-7	0,85	0,8	-	0,05	-	-	0,03 (не более)	0,05 (не более)	-	10	-

* В скобках указана потребляемая мощность обмотки при номинальном токе 8 А.

Конструкция

Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.

Реле выпускаются в унифицированном корпусе "СУРА" I габарита несъемного исполнения.

Структура условного обозначения и особенности заказа

Структура условного обозначения

РП ХХ - Х Х - Х4

РП - реле промежуточные;
ХХ – серия 16: реле незамедленные с временем включения не более 30 ms;
Х - исполнение по функциональному назначению:

1 – постоянного тока с включающей катушкой напряжения без удерживающих обмоток;
2 – постоянного тока с включающей катушкой напряжения двумя удерживающими обмотками тока;
3 – постоянного тока с включающей катушкой напряжения тремя удерживающими обмотками тока;
4 – постоянного тока с включающей катушкой тока и удерживающей обмоткой напряжения;
5 – постоянного тока с включающей катушкой напряжения без удерживающих обмоток;
6 – постоянного тока с включающей катушкой напряжения без удерживающих обмоток с нормируемыми параметрами срабатывания и возврата;
7 – переменного тока с включающей катушкой напряжения без удерживающих обмоток;

Х - исполнение реле по монтажным особенностям:

3 – защищенного исполнения (IP40) с винтовыми зажимами для выступающего монтажа с передним присоединением;
4 – защищенного исполнения (IP40) с винтовыми зажимами для выступающего монтажа с задним присоединением;

Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ15150-69.

При заказе необходимо указать:

- обозначение типа реле;
- климатическое исполнение и категорию размещения (УХЛ4 или 04);
- сочетание контактов;
- номинальное напряжение;
- номинальный ток;
- род присоединения внешних проводников: переднее или заднее (винтом);
- номер технических условий

Коммутационная способность контактов

Номинальный ток контактов, А	Род тока и характер нагрузки	Максимальное напряжение, В	Отключаемый ток, А
			одним контактом	Двумя последовательними соединенными контактами
5	постоянныйt ≤ 0,02 s	26,4	2,65	5,0
		52,8	1,3	3,0
		121	0,58	1,25
		242	0,2	0,62
	переменныйсosj ≥ 0,5	110	5	-
		121	5
		242	5
Обмотки напряжения реле выдерживают длительно 110% Uном.
Наименьший рабочий ток, коммутируемый контактами:
- реле РП 16-5 при напряжении не менее 12 V, А					0,005
- остальных реле при напряжении не менее 24 V, А					0,01
Режим работы обмоток тока при токе Iном					длительный
Режим работы обмоток тока					кратковременный
Продолжительность включения, s:
- включающих обмоток тока при токе 3Iном					3
- удерживающих обмоток тока при токе 2Iном					10
Коммутационная износостойкость, циклы ВО					20 000
Механическая износостойкость, циклы ВО					100 000
Конструктивное исполнение по способу присоединения внешних проводников: переднее или заднее (винтом)
Габаритные размеры, mm, не более					66х138х151
Масса реле, kg, не более					0,8

Типоисполнения реле

Тип реле	Род тока	Номи-наль ный ток, А	Номи-нальное напря жение, V	Количество контактов
Тип реле	Род тока	Номи-наль ный ток, А	Номи-нальное напря жение, V	4 зам 2 разм.	2 зам. 4 разм.	4 зам. 3 разм.	3 зам. 4 разм.	2(4*)зам. 2 разм.	3(6*) зам.	2 зам, 2 разм.	Номенклатурный номер
РП 16-1	постоян		12	х							27 361 001 N
			12		х						27 361 031 N
			24	х							27 361 002 N
			24		х						27 361 032 N
			48	х							27 361 003 N
			48		х						27 361 033 N
			110	х							27 361 004 N
			110		х						27 361 034 N
			220	х							27 361 005 N
			220		х						27 361 035 N
РП 16-2	постоян	0,5	12					х			27 362 001 N
			24					х			27 362 002 N
			48					х			27 362 003 N
			110					х			27 362 004 N
			220					х			27 362 005 N
		1	12					х			27 362 006 N
			24					х			27 362 007 N
			48					х			27 362 008 N
			110					х			27 362 009 N
			220					х			27 362 010 N
		2	12					х			27 362 011 N
			24					х			27 362 012 N
			48					х			27 362 013 N
			110					х			27 362 014 N
			220					х			27 362 015 N
		4	12					х			27 362 016 N
			24					х			27 362 017 N
			48					х			27 362 018 N
			110					х			27 362 019 N
			220					х			27 362 020 N
		8	12					х			27 362 021 N
			24					х			27 362 022 N
			48					х			27 362 023 N
			110					х			27 362 024 N
			220					х			27 362 025 N
РП 16-3	постоян	0,5	12						х		27 363 001 N
			24						х		27 363 002 N
			48						х		27 363 003 N
			110						х		27 363 004 N
			220						х		27 363 005 N
		1	12						х		27 363 006 N
			24						х		27 363 007 N
			48						х		27 363 008 N
			110						х		27 363 009 N
			220						х		27 363 010 N
		2	12						х		27 363 011 N
			24						х		27 363 012 N
			48						х		27 363 013 N
			110						х		27 363 014 N
			220						х		27 363 015 N
		4	12						х		27 363 016 N
			24						х		27 363 017 N
			48						х		27 363 018 N
			110						х		27 363 019 N
			220						х		27 363 020 N
РП 16-3	постоянн.	8	12						х		27 363 021 N
			24						х		27 363 022 N
			48						х		27 363 023 N
			110						х		27 363 024 N
			220						х		27 363 025 N
РП 16-4	постоянный	0,5	12							х	27 364 001 N
			24							х	27 364 002 N
			48							х	27 364 003 N
			110							х	27 364 004 N
			220							х	27 364 005 N
		1	12							х	27 364 006 N
			24							х	27 364 007 N
			48							х	27 364 008 N
			110							х	27 364 009 N
			220							х	27 364 010 N
		2	12							х	27 364 011 N
			24							х	27 364 012 N
			48							х	27 364 013 N
			110							х	27 364 014 N
			220							х	27 364 015 N
		4	12							х	27 364 016 N
			24							х	27 364 017 N
			48							х	27 364 018 N
			110							х	27 364 019 N
			220							х	27 364 020 N
		8	12							х	27 364 021 N
			24							х	27 364 022 N
			48							х	27 364 023 N
			110							х	27 364 024 N
			220							х	27 364 025 N
РП 16-5	постоянный	-	24			х					27 365 002 N
			24				х				27 365 032 N
			48			х					27 365 003 N
			48				х				27 365 033 N
			110			х					27 365 004 N
			110				х				27 365 034 N
			220			х					27 365 005 N
			220				х				27 365 035 N
РП 16-6	пост.	-	110	х							27 366 004 N
			110		х						27 366 034 N
			220	х							27 366 005 N
			220		х						27 366 035 N
РП 16-7	переменный	-	100	х							27 367 001 N
			100		х						27 367 031 N
			127	х							27 367 002 N
			127		х						27 367 032 N
			220	х							27 367 003 N
			220		х						27 367 033 N
			380	x							27 367 004 N
			380		x						27 367 034 N
