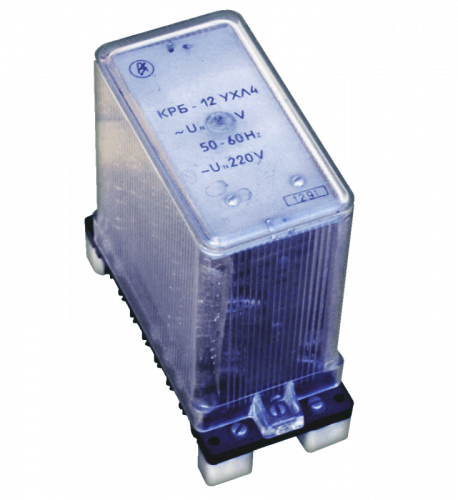

Устройства блокировки КРБ 12
Назначение
Устройства блокировки при неисправностях цепей напряжения типа КРБ 12 предназначены для блокирования релейной защиты при неисправностях (обрывах) во вторичных цепях напряжения переменного тока.
Условия эксплуатации
Высота над уровнем моря не более 2000 м.
Климатическое исполнение УХЛ или О, категория размещения "4" по ГОСТ 15150-69.
Диапазон рабочих температур, окружающего воздуха от - 20 до + 40 °С для исполнения УХЛ и от - 10 до + 45 °С для исполнения О.
Относительная влажность воздуха до 80% при температуре 25 °С для исполнения УХЛ4 и до 98% при температуре 35 °С для исполнения О без конденсации влаги.
Рабочее положение устройства в пространстве вертикальное с допустимым отклонением до 5° в любую сторону.
Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 10 до 100 Гц c максимальным ускорением до 0,5 g.
Степень защиты оболочки устройства IP40, зажимов устройства - IP00 по ГОСТ 14255-96.
Основные параметры
Номинальное напряжение переменного тока, В 100
Номинальная частота, Гц 50, 60
Номинальное напряжение оперативного постоянного тока, В 110 или 220
Технические параметры
|
Кратность напряжения на вторичной обмотке трансформатора устройства по отношению к напряжению срабатыва-ния при обрыве одной, двух или трех фаз "звезды" при предварительном подведении симметричного трехфазного напряжения 100/3 В и напряжения 100 В для сетей с заземленной нейтралью или напряжения 100/3 В для сетей с изолированной нейтралью на зажимы компенсирующей обмотки фазы А, раз, не менее |
4 |
|
Время размыкания размыкающего контакта устройства при обрыве одной, двух или трех фаз "звезды", с, не более |
0,01 |
|
Разрывная мощность контактов реле устройства в цепях постоянного тока с индуктивной нагрузкой, постоянная времени которой не превышает 0,005 с, при напряжении от 24 до 250 В или токе до 1 А, Вт |
30
|
|
Испытательное напряжение переменного тока частоты 50 Гц, выдерживаемое электрической изоляцией в течение 1 мин. без пробоя или перекрытия, приложенное между всеми независимыми цепями, а также между ними и металлическими частями корпуса, В |
2000 |
|
П отребляемая мощность цепей напряжения переменного тока при симметричном трехфазном номинальном напряжении, ВА/фазу, не более: |
|
|
- для фаз В и С |
0,1 |
|
- для фазы А |
0,2 |
|
П отребляемая мощность цепей напряжения постоянного тока, Вт, не более: |
|
|
- в нормальном режиме |
2,5 |
| - при срабатывании | 8 |
|
М асса, кг, не более |
1 |
Конструкция
Все элементы, кроме резисторов балластных сопротивлений в цепи питания постоянного тока, смонтированы в общем корпусе, состоящем из основания (цоколя) и съемного прозрачного кожуха.
Резисторы балластных сопротивлений установлены на основании устройства с наружной стороны. На цоколе имеется металлическая скоба, к которой крепятся плата с элементами и лицевая плата. Устройство предназначено только для заднего присоединения внешних проводников.
Структура условного обозначения и особенности заказа
Структура условного обозначения:
КРБ 12 Х 4
КРБ - комплект реле блокировки;
12 - порядковый номер разработки;
Х - климатическое исполнение УХЛ или О по ГОСТ 15150-69;
4 - категория размещения по ГОСТ 15150-69.
При заказе необходимо указать:
- наименование и тип блока;
- номинальное напряжение оперативного постоянного тока: 110 или 220 В;
- климатическое исполнение и категорию размещения: УХЛ4 или О4;
- вид присоединения внешних проводников: заднее;
- номер технических условий.
Таблица типоисполнений
|
Номинальное напряжение переменного тока, В |
Номинальное напряжение постоянного тока, В |
Номенклатурный номер |
|
100 |
220 |
09 112 001 X |
|
100 |
110 |
09 112 002 X |
Вместо знака X указать: 3 - для заднего присоединения винтом.
