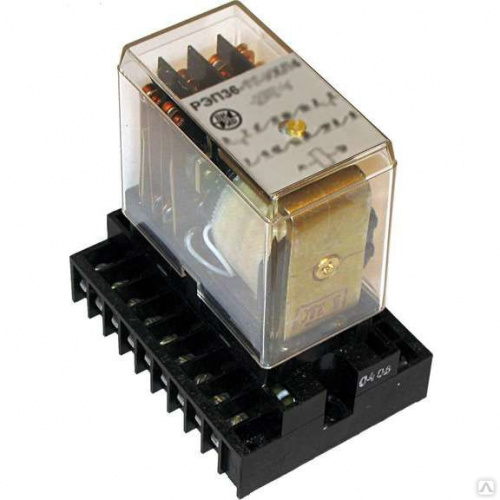

Реле промежуточные РЭП-36
Назначение
Реле промежуточные серии РЭП36 предназначены для применения в электрических схемах релейной защиты и противоаварийной автоматики для коммутации электрических нагрузок и являются комплектующими изделиями.
Реле имеет исполнение для переднего или заднего присоединения проводников, с возможностью установки на планку (панель) в вертикальном положении или с поворотом на 90° по часовой стрелке, а также на DIN-рейку 35 мм с поворотом на 90° по часовой стрелке с использованием специальных фиксаторов.
Климатическое исполнение: УХЛ4 или 04 по ГОСТ 15150.
Условия эксплуатации
- высота над уровнем моря не более 2000 м;
- температура окружающего воздуха - от минус 40 до 55°С;
- относительная влажность окружающего воздуха - до 80% при температуре 25°С;
- вибрация мест крепления в диапазоне частот 5-15 Гц при ускорении 3g и в диапазоне частот 15-100 Гц при ускорении 1g (группа условий эксплуатации М7 по ГОСТ 17516.1).
Реле соответствует требованиям по электромагнитной совместимости установленным в ТР ТС 020/2011 и ГОСТ Р 51317.6.5.
Реле соответствуют требованиям ТУ 3425-075-00216823-2001, согласованным с РАО «ЕЭС России√.
Технические данные
Параметр | Тип реле | |||||
---|---|---|---|---|---|---|
РЭП36-11 | РЭП36Н-11* | РЭП36-21 | РЭП36-12 | РЭП36-13 | РЭП36-14 | |
Количество обмоток: | ||||||
- включающих напряжения | 1 | 1 | 1 | 1 | 1 | - |
- включающих тока | - | - | - | - | - | 1 |
- удерживающих напряжения | - | - | - | - | - | 1 |
- удерживающих тока | - | - | - | 2 | 3 | - |
Номинальное напряжение катушек напряжения, В | ||||||
- постоянного тока | 12; 24; 48; 110; 220 | 220 | - | 12; 24; 48; 110; 220 | 12; 24; 48; 110; 220 | 12; 24; 48; 110; 220 |
- переменного тока частоты 50/60 Гц | - | - | 100; 220/230; 380 | - | - | - |
Номинальный ток токовых катушек, А | - | - | - | 0,5; 1; 2; 4; 8 | 0,5; 1; 2; 4; 8 | 0,5; 1; 2; 4; 8 |
Количество выходных контактов: | ||||||
«з» - замыкающие; |
4 «з» + 2 «р»; 2 «з» + 4 «р»; 8 «з»; 6 «з»; 2 «з» + 2 «р»; 4 «з» + 4 «р»; 6 «з» + 2 «р» |
2 «з» + 2 «р» | 3 «з» | 2 «з» + 2 «р» | ||
Потребляемая мощность включающей / удержив. обмоток реле: | ||||||
- постоянного тока, Вт | 3,5 | 3,5 | - | 4,6/1 | 4,6/1 | 2,5/2,5 |
- переменного тока, ВА | - | 3,5 | - | - | - | - |
Механическая изностойкость, циклов ВО, не менее | 1 000 000 | |||||
Масса реле, кг, не более | 0,35 | 0,35 | 0,35 | 0,35 | 0,35 | 0,35 |
U срабатывания в холодном состоянии, % UН, не более | 70 | 65 | 80 | 70 | 70 | 70 |
I срабат., % IН, не более | - | - | - | - | - | 80 |
U несрабат., % UН, не менее | не нормируется | 60 | не нормируется | не нормируется | не нормируется | не нормируется |
U отпуск., % UН, не менее | 5 | 30 | 5 | 5 | 5 | 5 |
I удержив., % IН, не более | - | - | - | 80 | 80 | - |
U удержив., % UН, не более | - | - | - | - | - | 70 |
Время включ., мс, не более | 30 | 30 | 30 | 30 | 30 | 30 |
Время отключ., мс, не более | 50 | 50 | 50 | 50 | 50 | 50 |
Заменяемые аналоги | РЭП-25; РП23; РП16-1; РП16-6 | РЭП36С-21; РП25; РП16-7; РЭП-25 | РП16-2 | РП16-3; РП-255 | РП16-4; РП-232 |
Примечания:
1. Перенапряжения на катушках реле на номинальные напряжения 110В и выше, создаваемые при отключении напряжения питания, не превышают двукратное номинальное напряжение питания из-за применения в них встроенных ограничителей перенапряжений.
2. * Диапазон напряжения срабатывания для исполнений реле с нормированным параметром (0,6-0,65UH), что удовлетворяет требованиям «Инструкции по организации и производству работ в устройствах релейной защиты и электроавтоматики электростанций и подстанций» СО 34.35.302-2006.
Род тока и характер нагрузки | Максимальное напряжение, В | Включаемый ток, А | Отключаемый тока, А | Коммутационная износостойкость, одним контактом циклов ВО | |
---|---|---|---|---|---|
одним контактом | двумя последовательно соединенными контактами | ||||
постоянный τ ≤ 0,02 c |
26,4 52,8 121 242 |
5,0 |
2,65 1,3 0,58 0,2 |
5,0 3,0 1,25 0,62 |
100 000 |
переменный cos φВКЛ ≥ 0,5 |
110 121 242 |
5,0 |
5,0 5,0 5,0 |
- | 100 000 |
Наименьший рабочий ток, коммутируемый контактами, при напряжении 24В составляет 0,01А, а при напряжении 220В - 0,005А.
Способы крепления
Присоединение внешних проводников - переднее, либо заднее под зажимы с помощью винтов.
Реле может комплектоваться фиксатором для крепления реле на DIN-рейку 35 мм (присоединение внешних проводников реле - переднее, положение реле в пространстве вертикально - с поворотом на 90°, с дополнительной регулировкой).
Основным направлением поворота на 90° является направление по часовой стрелке, в то же время допускается использование реле с поворотом против часовой стрелки.
По отдельному заказу реле могут поставляться с отличными от указанных в каталоге, параметрами по номинальному напряжению.
