Реле тока дифференциальные с торможением ДЗТ-11
Назначение
Реле типов ДЗТ-11, ДЗТ-11/2, ДЗТ-11/3, ДЗТ-11/4 предназначены для дифференциальной защиты одной фазы силовых трансформаторов.
Реле типа ДЗТ-11/5 предназначены для дифференциальной защиты генераторов переменного тока.
Реле обеспечивают торможение от одной группы измерительных трансформаторов тока (т.е. имеют по одной тормозной обмотке)
Условия эксплуатации
Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
Диапазон рабочих температур окружающего воздуха от минус 20 до плюс 55 °С для исполнения УХЛ4 и от минус 10 до плюс 55 °С для исполнения О4.
Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне от 10 до 100 Hz с ускорением 0,25 g.
Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14254-2015.
Основные параметры
Время срабатывания реле при трехкратном токе срабатывания, s | 0,04 |
Коэффициент надежности реле, не менее: | |
- при пятикратном токе срабатывания | 1,35 |
- при двухкратном токе срабатывания | 1,2 |
Коммутационная способность контактов при напряжении от 24 до 250 V или токе не более 2 А: | |
- в цепи постоянного тока с постоянной времени не более 0,005 s, W | 60 |
Коммутационная износостойкость, циклы ВО | 1250 |
Конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее (винтом или шпилькой) | |
Габаритные размеры, mm,не более | 179х218х190 |
Масса, кg, не более | 3,5 |
Технические данные
Тип реле | Включенные обмотки |
Магнитодвижущая сила срабатывания, А |
Диапазон токов срабатывания, А |
Номенклатурный номер |
ДЗТ-11 | рабочая | 100 | 2,87-12,5 | 20 011 001 7 |
рабочая последовательно с уравнительной | 1,45-12,5 | |||
ДЗТ–11/2 | рабочая | 0,34-2 | 20 221 001 7 | |
I уравнительная | 2,56-20 | |||
II уравнительная | 2,56-20 | |||
ДЗТ-11/3 | I рабочая | 0,34 -2 | 20 311 001 7 | |
II рабочая | 0,62-4 | |||
III рабочая | 2,56-20 | |||
ДЗТ-11/4 | I рабочая | 0,34 -2 | 20 411 001 7 | |
II рабочая | 0,62-4 | |||
III рабочая | 2,56-20 | |||
ДЗТ-11/5 | рабочая | 0,7 | 20 511 001 7 |
Примечание
С реле поставляется универсальный комплект деталей присоединения внешних проводников (переднего, заднего шпилькой, заднего винтом)
Конструкция

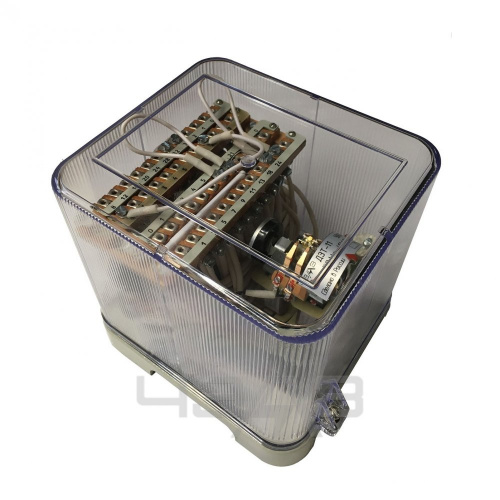

Реле состоит из исполнительного органа РТ-40, промежуточного насыщающего трансформатора тока, смонтированных на общем основании и закрытых прозрачным кожухом.
Структура условного обозначения и особенности заказа
Структура условного обозначения
ДЗТ-ХХ-Х4ДЗТ –дифференциальная защита трансформаторов ;
ХХ- условный номер разработки (11; 11/2; 11/3; 11/4; 11/5)
Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69
При заказе необходимо указать:
- обозначение типа реле;- климатическое исполнение и категорию размещения (УХЛ4 или О4);
- номер технических условий.
